一、項目概況

　　1、建筑地點：駐京某部辦公地

　　2、實驗樓為單層建筑

　　二、遵循的標準及規范

　　1、GB 50235-2010《工業金屬管道工程施工規范》

　　2、GB 50231-2009《機械設備安裝工程施工及驗收通用規范》

　　3、GB 50236-2011《現場設備、工業管道焊接工程施工規范》

　　4、GB 50093-2013《自動化儀表工程施工及質量驗收規范》

　　5、GB 50300-2013《建筑工程施工質量驗收統一標準 》

　　6、SH/T3103-2009《石油化工中心化驗室設計規范》

　　7、GB50016-2014《建筑設計防火規范》

　　8、JGJ91-2019《科研建筑設計標準》

　　研究所試驗室現有條件要求及其它相應標準規范。

　　三、設計范圍及內容

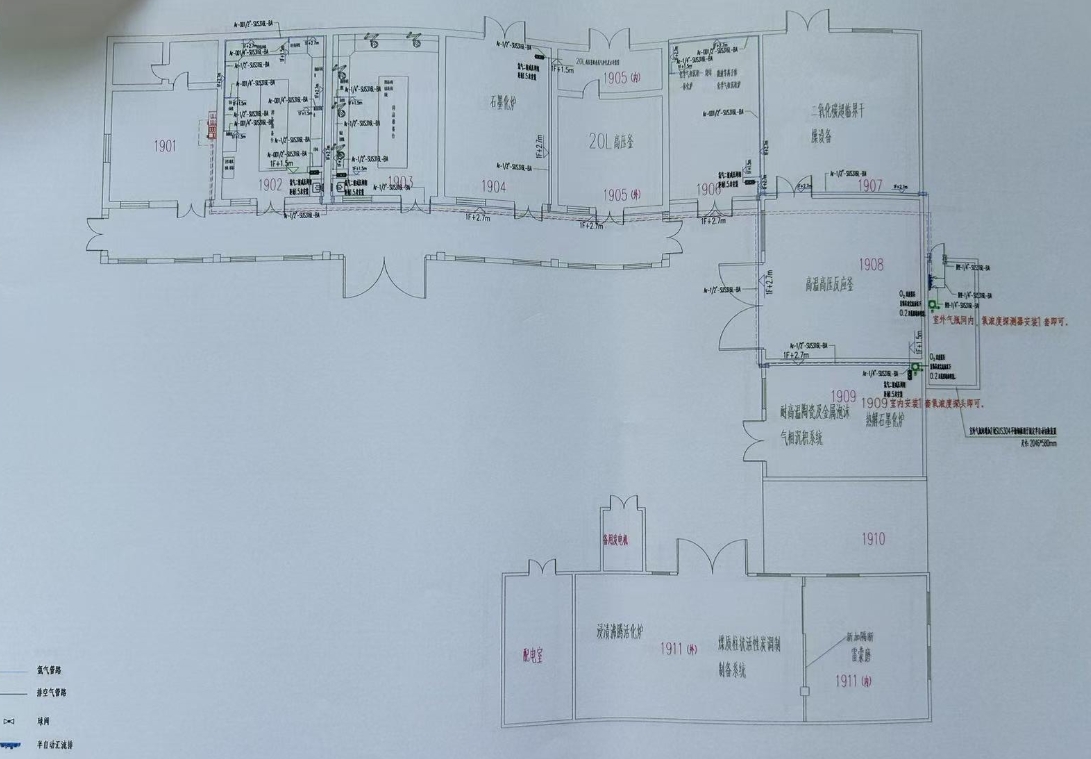

　　本項目設計為實驗室集中供氣系統設計

　　1、實驗樓B供氣區域主要集中在實驗樓的東側室外氣瓶間。氣體種類有:高純氮氣、氬氣、氦氣、有機氣(烷經)和有機氣(烯烴)。均采用高壓鋼瓶供氣，氣體鋼瓶均為二用二備。

　　鋼瓶由用戶租用，不在本次設計范圍內。

　　四、靜電接地

　　《建筑物防雷設計規范》GB 50057-2010

　　《爆炸和火災危險環境電力裝置設計規范》GB50058-2014

　　烷經和烯經氣放散管的保護應符合現行國家標準《建筑物防雷設計規范》GB50057-2010

　　五.管道元件

　　1.管道材質:022Cr17Ni12Mo2(所有管道采用316L/BA(ASTM A269)。

　　2.管件:ASTM A269，外徑12.7mm以下(含)管道的彎頭采用煨彎制作，彎曲半徑大于等于5倍的管徑。本項目涉及到管線尺寸為1/4”(外徑6.35mm,壁厚0.89mm)、1/2”(外徑12.75mm,壁厚1.24mm)

　　3.閥門:

　　(1)球闊:所有氣體管道出口及未端均使用球闊(耐壓1000psi)，閥體網體316L，密封面PTFE，NPT連接形式。

　　(2)氣瓶出口高壓端的所有閥門采用高壓隔膜間,316L材質，須耐壓3000psi。

　　(3)二級減壓終端:所有氣體未端使用點前安裝有二級減壓閥進行二次減壓，均采用一體式結構，模塊化面板，壓力表進口*大壓力27bar，出口壓力可調。所有閥件及減壓器均為不銹鋼材質。安裝時底部配不銹鋼面板。

　　(4)阻火器:用于氧氣和可燃性氣體管道排空口和氣源側供氣管口，閥體316，卡套連接形式。
